آموزش 5- منحنی مشخصه فتوولتائیک

منحنی مشخصه

منحنی دیود

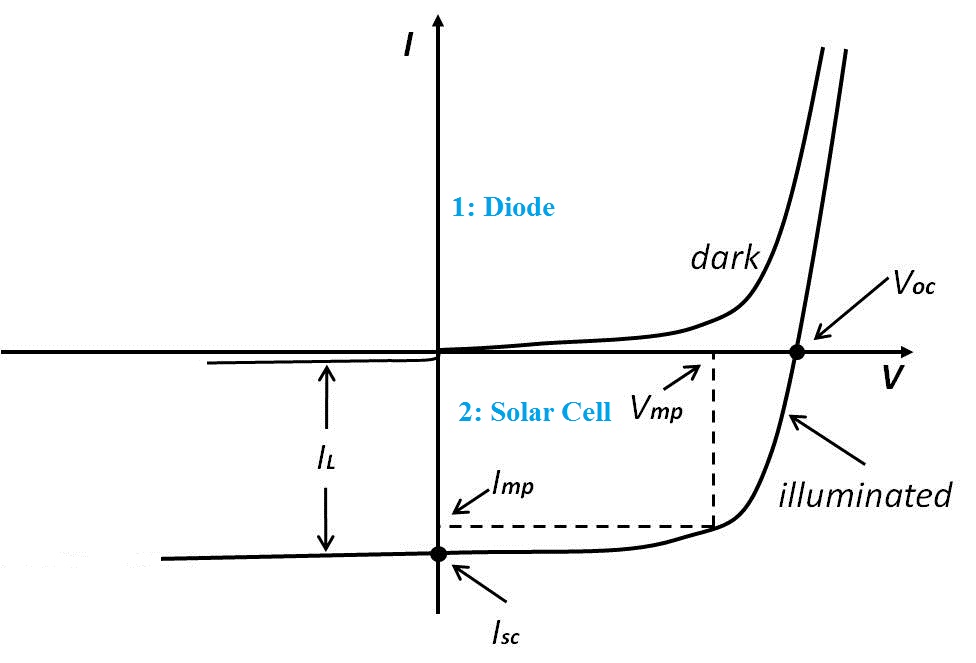

منحنی دیود یک منحنی آشنا برای مهندسین الکترونیک است به همین دلیل در اینجا منحنی دیود و منحنی سلول خورشیدی  با هم نمایش داده شده است البته با توجه به مدار معادل که قبلا نمایش داده شد. وقتی سلول در تاریکی قرار دارد مدل آن همان دیود خواهد بود که این مساله در شکل زیر هم نشان داده شده است.

 منحنی سلول خورشیدی

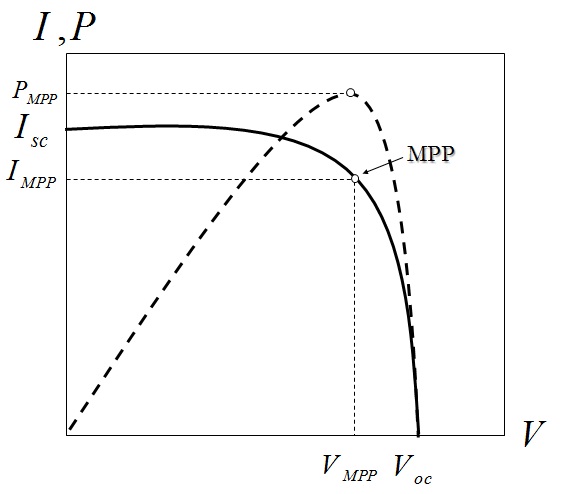

منحنی سلول خورشیدی معمولا به شکل زیر نشان داده می شود. همانطور که از این منحنی مشخص است وقتی جریان و یا ولتاژ حداکثر است یعنی به ترتیب در حالت اتصال کوتاه و مدار باز توان صفر است اما بین این دو ناحیه جایی وجود دارد که  جریان و  ولتاژ باهم زیاد هستند اگرچه هر دو آنها با حداکثرشان کمی فاصله دارند اما در این نقطه توان تولیدی سلول حداکثر است. این نقطه را نقطه توان ماکزیمم (Pm) و ولتاژ و جریان معادل آنرا به ترتیب VMPP و IMPP گویند

 نمودار در Ga و Ta خاص می باشد

  نقطه کار روی منحنی را مشخصه بار تعیین می کند.



VO.C=0.45-0.65V و I_sc=0.15mA

ناحیه MN امپدانس بار کوچک (جریان نزدیک به Isc )

 ناحیه PS امپدانس بار بزرگ (ولتاژ نزدیک به Voc)
